Il singolo pannello della porta della pelle lamina a freddo la formazione della larghezza a macchina da 400mm a 600mm

5 tonnellate Uncoiler idraulico

1. Struttura a macchina: struttura della saldatura con il lastingtreatment del colpo

2. Descrizione: Metta la bobina al mandrino, il cilindro idraulico stringerà la bobina.

3. Avvii la macchina, il motore guiderà il mandrino inizialmente, quindi la lamiera di acciaio sarà liberata al livellamento

4. Bobina di liberazione elettrica, espansione idraulica, tensione

5. Capacità di peso: 5 tonnellate

6. Identificazione: 508mm

7. Potere del motore: 5,5CHILOWATT

8. Potere del circuito idraulico: 4CHILOWATT

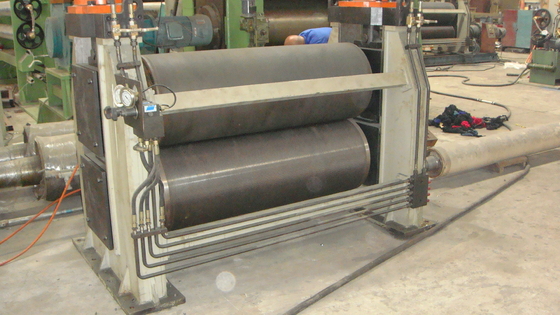

2). Una macchina livellatrice di 7 rulli

1. Un pizzico che si alimenta, un livellamento di 2 rulli di 7 rulli
2. livellamento del diametro del rullo: circa Φ 90millimetri
3. Livellamento del materiale del rullo: alto grado 40Cr
4. Trattamento termico di livellamento del rullo: la Ciao-frequenza di superficie estigue il trattamento
5. Livellamento del potere del motore: 4CHILOWATT

3). Servo macchina d'alimentazione

1. Potere del servomotore: 3KW
2. Marca del servomotore: YASKAWA (GIAPPONE)
3. Per esigere esattamente inserisca lo strato nella punzonatrice secondo il programma dell'insieme

4). Macchina diperforazione idraulica

1. La perforazione muore: Movimenti Cr12, estiguenti processo
2. Estruso di perforazione: secondo il disegno
3. Potere di perforazione: 15KW
4. Perforazione controllata dallo SpA

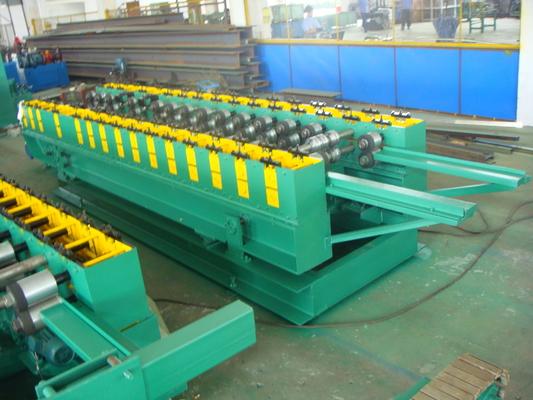

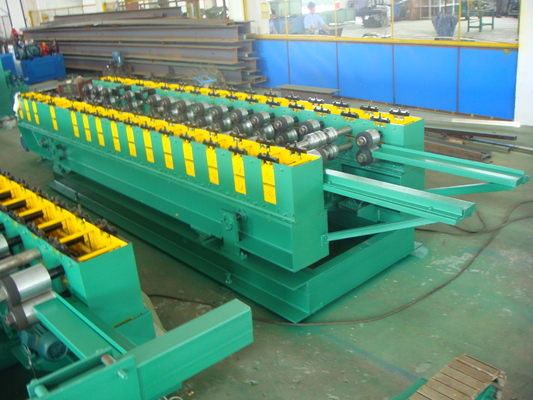

5). Rullo trasportatore principale del cavo che forma macchina

1. Formazione dello spessore materiale: 1.5-2.5mm
2. Formazione del tipo materiale: GI o acciaio al carbonio
3. Struttura a macchina: acciaio dell'alto grado saldato e che tempera trattamento
4. Materiale dell'asse: trattamento di tempera d'acciaio dell'alto grado 40Cr (HB220-260)
5. Diametro dell'asse: Φ 65mm
6. Sopportare: Cuscinetto di HRB (marca cinese superiore)
7. Materiale del rullo: acciaio dell'alto grado GCr15 e superficie del rullo con il ≥ duro 0.05mm del cromo
8. Formazione della stazione: stazioni del ≈ 18
9. Formazione della velocità: 0-15m/min a parte tempo taglio/di perforazione
10. Formazione del motore: ≈15KW
11. ≈ regolabile1.5KW del motoredi larghezza
12. Adeguamento di dimensione: adeguamento di corrente elettrica
13. Tipo di azionamento: Comando a catena

6). Taglio idraulico & stazione idraulica

1. Tipo di taglio: Post-taglio idraulico dopo la formazione del rotolo,
2. Nel tagliare, fermata a macchina
3. Materiale della lama di taglio: Cr12Mov, estiguono il trattamento, HRC58-62
4. Potere idraulico della stazione: 15CHILOWATT

7). Sistema di controllo dello SpA

1. L'intera linea è controllata dallo SpA importato, interfaccia uomo/macchina del touch screen LCD. La gente interagisce con lo SpA. Operatore fissando il programma per funzionare automaticamente (controllo programmabile) per verificare e controllare processo, per raggiungere l'operatore per controllare la linea di produzione e per modificare i parametri di controllo e monitoraggio in tempo reale dello stato dell'attrezzatura, dei parametri di esercizio e dell'indicazione dell'errore. La regolazione digitale di lunghezza del pezzo da lavorare, lunghezza del pezzo da lavorare regolabile. Monitoraggio in tempo reale dell'indicazione di funzionamento di stato e dell'errore dell'attrezzatura.
2. Operazione: manuale/automatico. È conveniente a manutenzione con il modello manuale e c'è fondo dell'arresto di emergenza su.

8). Tabella di distanza massima

1. Forma: Struttura della saldatura di acciaio, scaffale forza NO- dell'uscita
2. Quantità: 1 pezzo
